Kiedy miernik prądu do elektroniki zaczyna wprowadzać błąd przy małych obciążeniach

W warsztacie elektronicznym lub serwisie sprzętu AGD prawidłowa diagnoza usterki często zależy od wychwycenia minimalnych odchyleń parametrów. Kiedy technik podłącza przyrząd do obwodu płyty głównej, aby sprawdzić pobór energii w trybie czuwania, odczyt rzędu kilku miliamperów przesądza o dalszym toku prac. Taka wartość pozwala szybko ustalić, czy problemem jest upływający kondensator elektrolityczny w sekcji zasilacza, czy uszkodzony mikrokontroler. Nawet drobny błąd przy określaniu tak małych wartości prowadzi do wyciągnięcia niewłaściwych wniosków i w konsekwencji do wymiany całkowicie sprawnych podzespołów.

Przeczytaj również: Baterie łazienkowe z filtrami antybakteryjnymi - zdrowie i higiena w Twojej łazience

Wpływ wpięcia w obwód na układ elektroniczny

Badanie natężenia prądu wymusza fizyczne przerwanie ciągłości połączeń i wpięcie przyrządu szeregowo. W przypadku nowoczesnych i bardzo delikatnych układów scalonych taka ingerencja natychmiast zmienia naturalne warunki pracy całej ścieżki. Napięcie zasilające nie dociera do komponentów w swojej nominalnej wartości, ponieważ jego zauważalna część odkłada się na wewnętrznej rezystancji sprzętu pomiarowego. Zjawisko to, określane w literaturze jako spadek napięcia obciążenia (burden voltage), występuje szczególnie wyraźnie na zakresach miliamperowych. Wynika to z faktu, że opór elementu bocznikującego dla tych zakresów musi być stosunkowo wysoki, aby w ogóle umożliwić rejestrację niewielkich przepływów ładunku.

Przeczytaj również: Kto powinien przejść szkolenie na administratora danych osobowych i kiedy?

O przydatności wyposażenia do tak precyzyjnych zadań diagnostycznych decydują trzy główne parametry techniczne. Najważniejszy okazuje się wspomniany całkowity spadek napięcia, który w obwodach cyfrowych nie powinien przekraczać 100 mV na pełnej skali. Dla przykładu, popularny sprzęt warsztatowy potrafi wygenerować spadek rzędu 200 mV przy obciążeniu 200 mA. Jeśli technik analizuje logikę zasilaną napięciem 3,3 V lub 1,8 V, taka utrata potencjału wywołuje już niestabilność mikrokontrolera i niezamierzone resety układu. Równie istotne pozostają odpowiednio niski próg pomiarowy oraz wysoka rozdzielczość, pozwalająca analizować wyniki z dokładnością ułamków mikroampera.

Przeczytaj również: Produkcja wiązek kablowych: jak powstają i co warto wiedzieć

Analiza urządzeń pomiarowych i typowe błędy warsztatowe

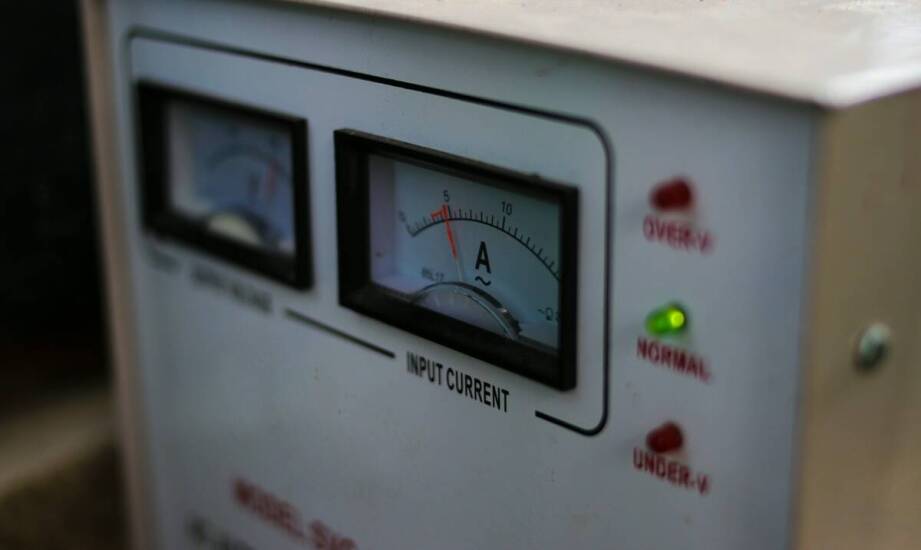

Wybierając odpowiedni amperomierz, warsztatowiec musi dopasować jego charakterystykę do specyfiki prowadzonych napraw oraz rodzaju badanych komponentów. Cyfrowe modele gwarantują najwyższą rozdzielczość odczytu, co bezpośrednio ułatwia szukanie drobnych usterek w gęsto upakowanych płytach głównych urządzeń mobilnych czy sprzętu RTV. Ich wadą bywa jednak duża wrażliwość na zakłócenia impulsowe generowane przez przetwornice. Z kolei klasyczny wariant wskazówkowy doskonale obrazuje powolne, płynne wahania wartości i świetnie radzi sobie w środowisku o silnym zaszumieniu elektromagnetycznym. Do stałego monitorowania pracy całych modułów wykorzystuje się natomiast warianty panelowe, wbudowywane bezpośrednio w obudowy profesjonalnych zasilaczy. Różnorodne podzespoły przeznaczone na wymianę oraz elementy elektromechaniczne oferuje warszawska hurtownia Firma Piekarz, która regularnie zaopatruje rozbudowane serwisy elektroniki użytkowej.

Praktyka pokazuje, że większość problemów z prawidłowym określeniem poboru energii wynika z rutyny i braku zrozumienia charakterystyki diagnozowanego obwodu. Bardzo częstą pomyłką jest wybór zbyt wysokiego zakresu dla badanej wielkości, przez co precyzja drastycznie spada. Zastosowanie nastawy dziesięcioamperowej do szukania prądów rzędu kilku miliamperów daje zazwyczaj wynik zerowy. Inny, znacznie bardziej krytyczny błąd, to z przyzwyczajenia równoległe wpięcie sond do zasilania. Taki krok natychmiast powoduje zwarcie obwodu i przepalenie wewnętrznego bezpiecznika ceramicznego. Wielu niedoświadczonych techników zapomina również, że sam przyrząd stanowi dodatkowe obciążenie dla diagnozowanej przetwornicy, co zniekształca odczyt.

Pełne zrozumienie tych zjawisk pomaga odróżnić pomiar wartości spoczynkowej od weryfikacji urządzenia pod pełnym obciążeniem. W trybie czuwania, gdy kluczowa jest precyzja na poziomie pojedynczych mikroamperów układu scalonego, każda dodatkowa rezystancja zafałszowuje wynik i ukrywa ewentualne zwarcie kondensatora. Z kolei podczas normalnej pracy wykonawczej, gdzie parametry wyraża się w setkach miliamperów lub pełnych amperach zasilających silniki i grzałki, wpływ rezystancji bocznikującej staje się z reguły całkowicie pomijalny.

Dopasowanie sprzętu do profilu napraw

Trafny dobór narzędzi weryfikacyjnych zależy ostatecznie od charakteru wykonywanej pracy i rodzaju obsługiwanych na co dzień układów elektronicznych. Precyzyjna analiza trybów oszczędzania energii wymaga aparatury o wyjątkowo niskim spadku napięcia oraz bardzo wysokiej rozdzielczości odczytu. Tylko takie parametry gwarantują, że sam proces sprawdzania prądów spoczynkowych nie zaburzy logiki pracy niezwykle czułego mikrokontrolera.

Czytelność wskazań, szybkość próbkowania oraz czas reakcji na gwałtowne zmiany obciążenia to kolejne cechy warunkujące sprawną naprawę sprzętu konsumenckiego. Świadome podejście do fizycznych ograniczeń multimetrów pozwala uniknąć typowych pułapek związanych z niepożądaną rezystancją w badanym obwodzie. Dzięki prawidłowemu interpretowaniu błędów pomiarowych diagnoza najmniejszych obciążeń staje się o wiele pewniejsza, co bezpośrednio przekłada się na szybszą i skuteczniejszą wymianę wyłącznie tych elementów, które uległy faktycznemu uszkodzeniu.
